江姐故里红色教育基地安装项目工期紧、任务重、社会关注度高，安装分公司运用BIM技术指导项目机电安装工程施工，确保施工组织有序、工程建设高效优质。

高标准组织

江姐故里红色教育基地项目机电安装工程管线密集、交叉作业多、工期紧张。安装分公司立足实际，多次召开工程质量策划会，研讨施工方案，确立了“中国安装之星”创优目标及分专业全部BIM建模的工作思路。

高速度落实

项目团队进场后，立即组建了3人机电BIM深化设计小组，迅速投入到二、三维一体化深化设计工作中。年轻且充满斗志的小组成员分工明确、高效协同、分秒必争，7天即完成了公共服务与游客中心、演艺厅、临展区三大部分土建及机电BIM模型的搭建工作。为确保土建模型与现场1:1高精度吻合，小组边建模，边实地现场复测梁、板、柱、墙、洞等实际结构标高及尺寸，为后续的机电管线综合排布工作提供精准参照。

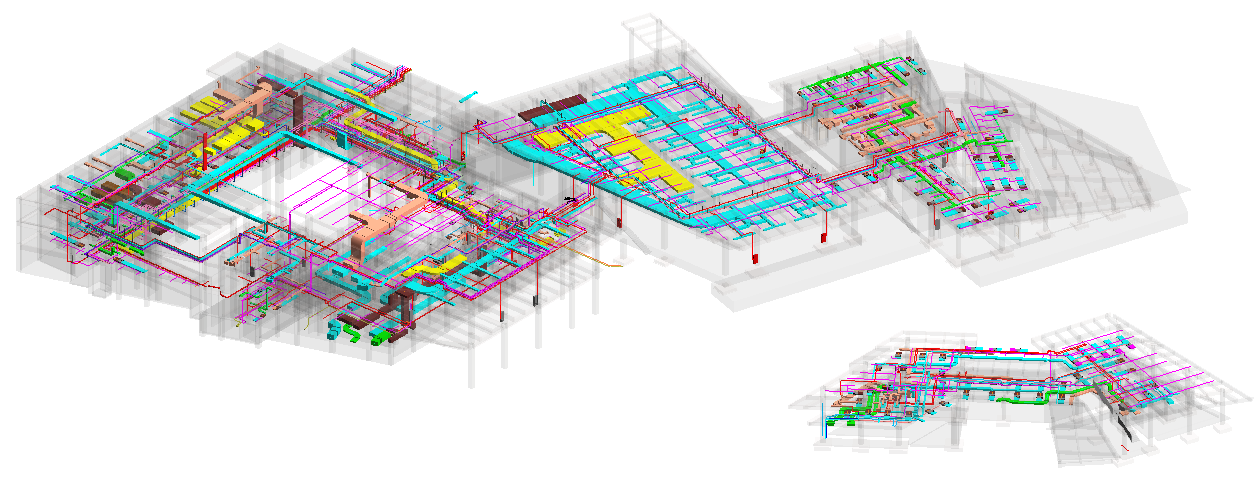

（江姐故里机电模型）

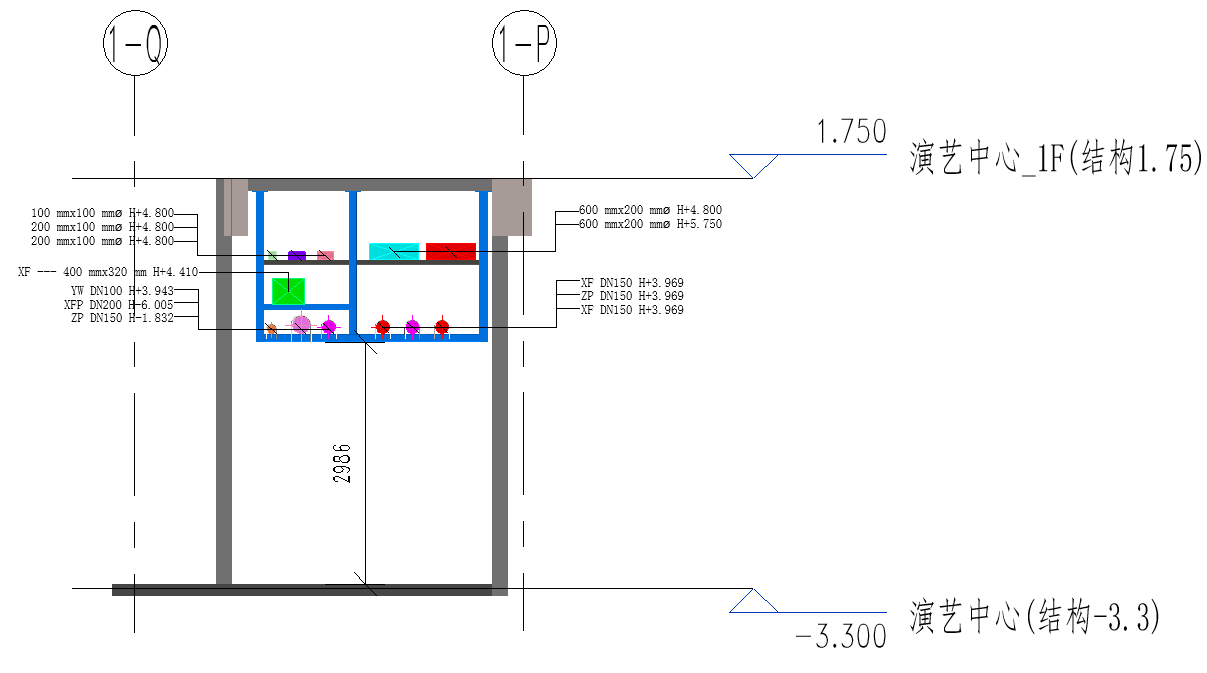

（剖面图）

在搭建机电BIM模型的同时，对机电系统进行整体梳理核对，与设计院深入沟通，有效解决图纸难题。优化排布过程中，参照规范、图集、设计说明，结合分公司制定的机电深化设计原则，充分考虑综合支吊架的运用，对支吊架进行了详细布置与计算。经过20天不分昼夜的艰苦奋战，对BIM排布进行多方案对比论证，小组成员圆满完成了管线综合优化工作，并出具二维管综平、剖面图、综合支吊架下料制作和安装详图等高质量设计成果，最终形成了系统最优、排布合理、施工运维方便的零碰撞机电BIM模型。

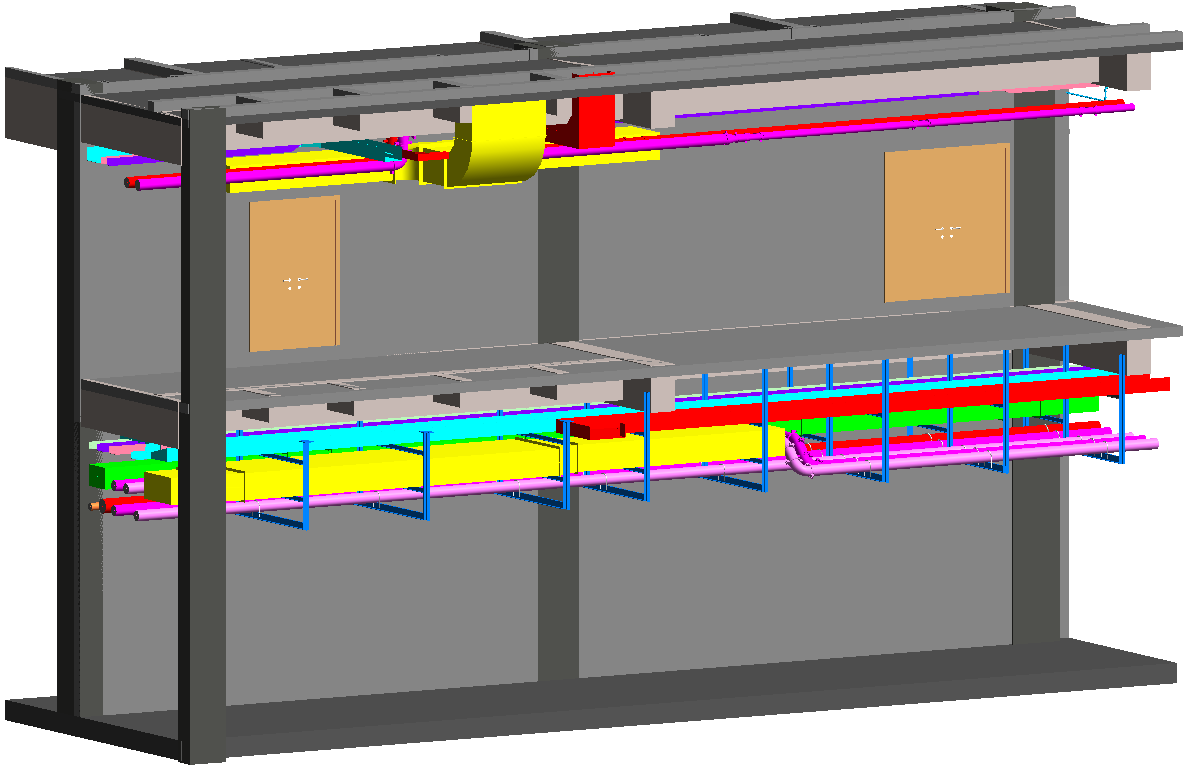

（三维节点图）

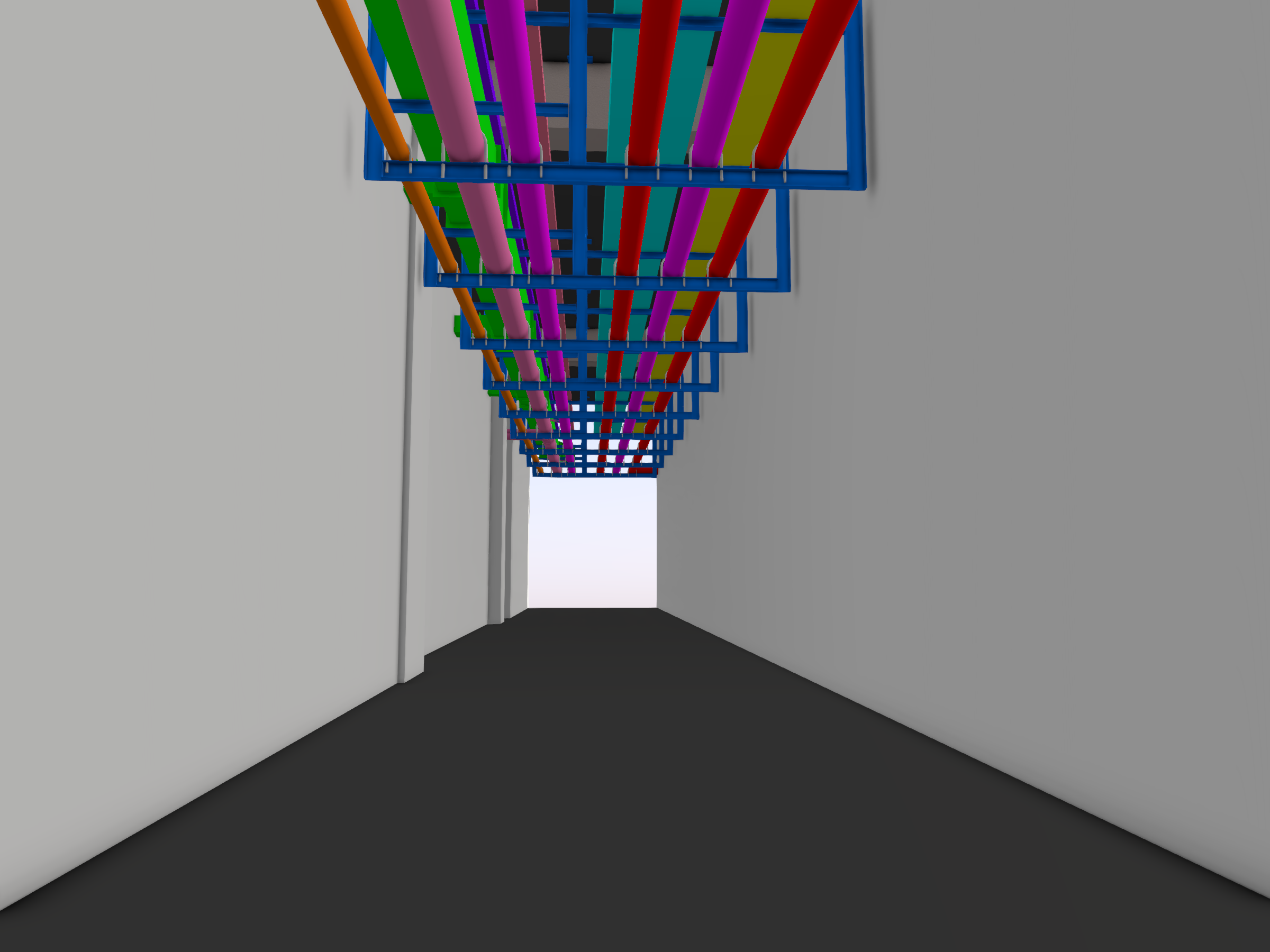

（机电管综合优化后效果图）

高质量落成

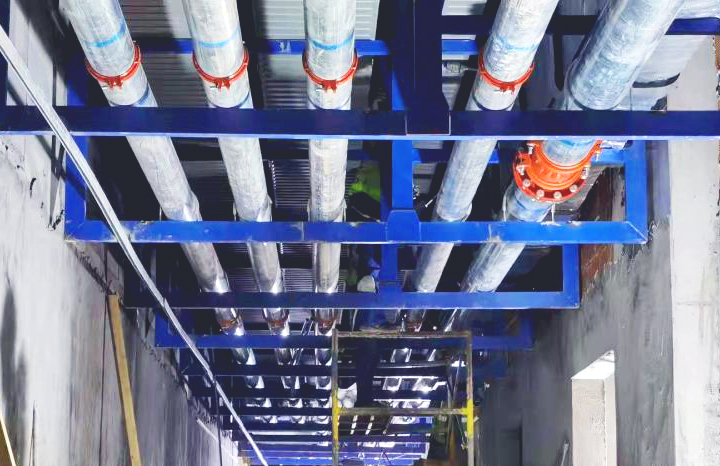

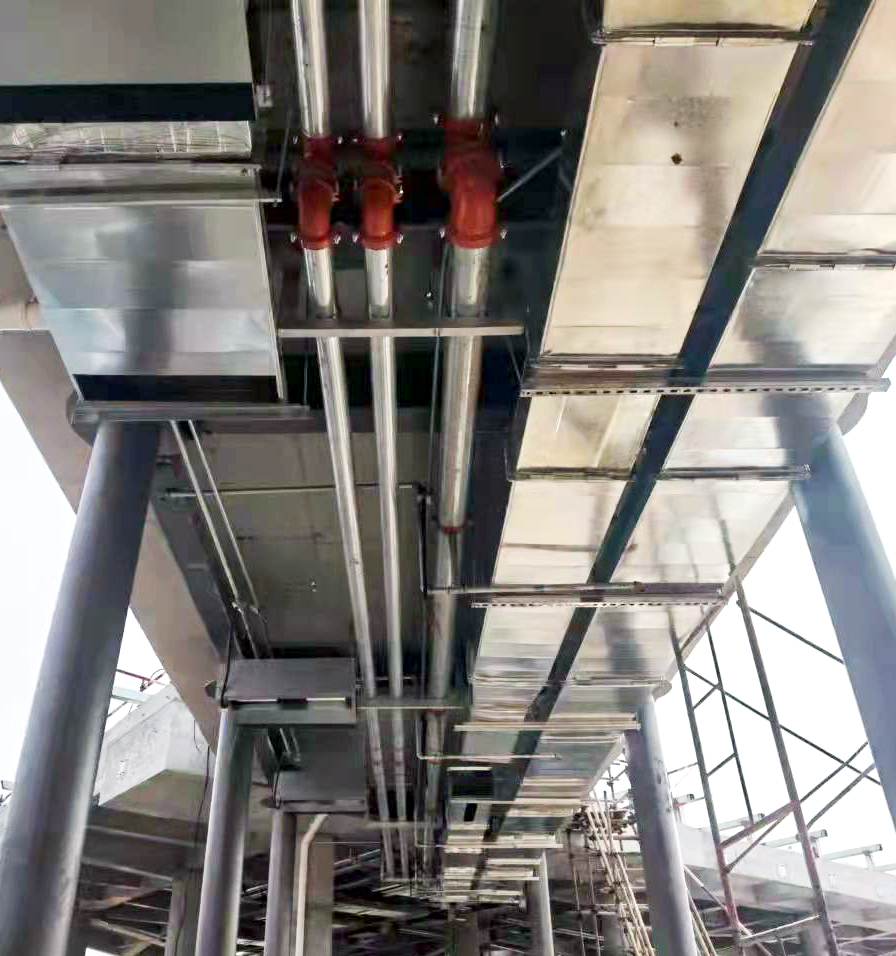

项目通过运用BIM技术对机电系统进行深化设计，合理指导施工，使得机电管线排布协调美观，有效提升了空间利用率及工人劳动效率，同时节约成本、缩短工期。11月12日，机电安装工程高水平、高质量按期交付使用。

近年来，分公司高度重视BIM技术在机电安装工程中的应用与发展，对内，积极开展培训、组织职工参与技能考试；对外，积极参加全国BIM赛事及交流会，与优秀同行深入交流，不断提高BIM技术水平。接下来，分公司将持续加大BIM技术在三维可视化技术交底、BIM造价等方面的探索、实践力度，将BIM技术转化为强大的生产力，为实现百亿十一建、千亿华西注入强劲技术助力。
